Sécurité : à lire avant de toucher quoi que ce soit

Avant de sortir la caisse à outils, on pose une règle absolue. On ne plaisante pas avec l'hydraulique sous pression.

Ne travaillez JAMAIS sous une benne levée (même partiellement) sans l'avoir sécurisée mécaniquement.

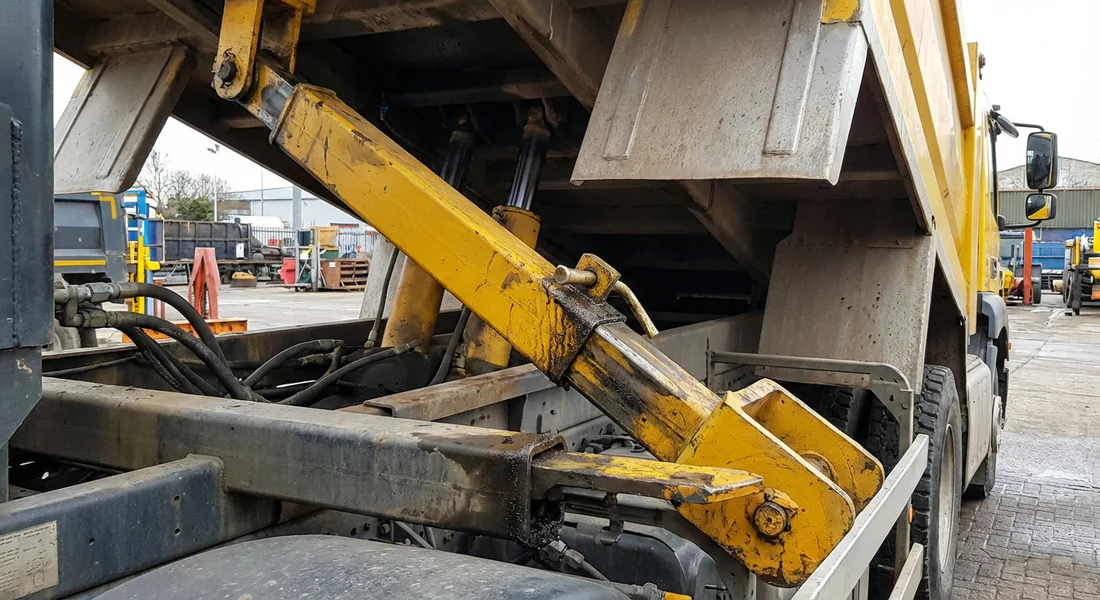

L'hydraulique peut lâcher d'un coup, sans prévenir. Si vous devez intervenir sous la caisse pour inspecter le vérin hydraulique ou le châssis, utilisez impérativement la béquille de sécurité intégrée. Si elle n'est pas là, calez avec des bastaings en bois solides. Le risque d'écrasement est mortel. De même, gardez vos doigts loin des points de pincement lors des tests.

Diagnostic express : écoutez votre pompe

Pour trouver la panne sans perdre une heure à démonter ce qui fonctionne, fermez les yeux et utilisez vos oreilles. Appuyez sur le bouton « Montée » de votre commande. Que se passe-t-il ?

Ce simple test sépare les problèmes en deux catégories :

1. C'est le silence total (ou juste un petit clic). Le courant n'arrive pas au moteur ou ne le lance pas. C'est une panne électrique. (Filez au Cas 1)
2. On entend un vrombissement. Le groupe électropompe tourne, mais le vérin ne se déploie pas. C'est une panne hydraulique ou mécanique. (Filez au Cas 2)

Cas 1 : le moteur est silencieux (problèmes électriques)

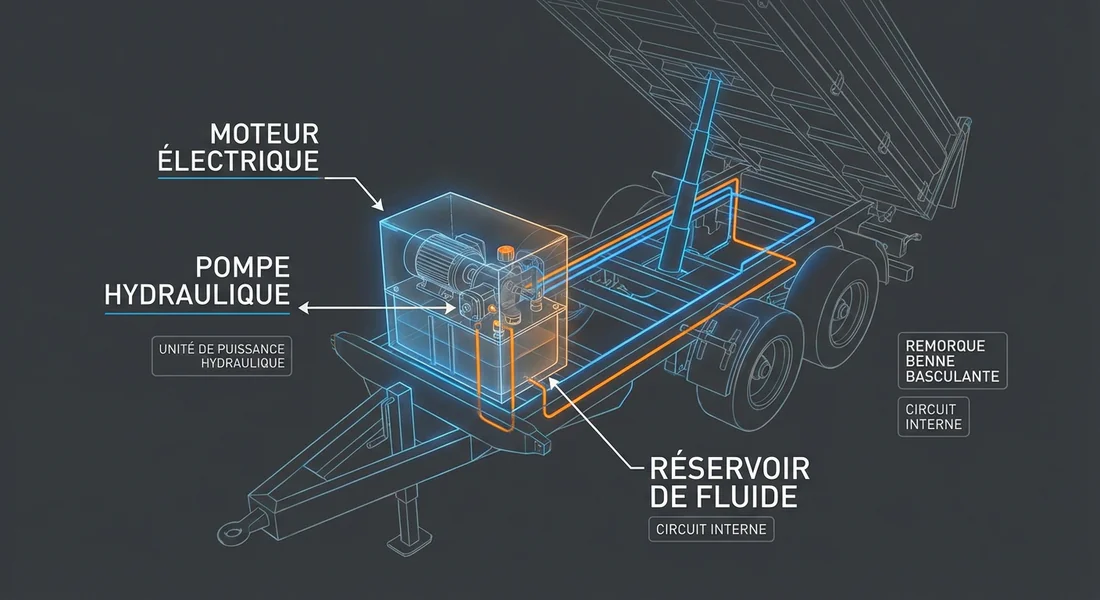

Si votre pompe refuse de démarrer, inutile de vérifier le niveau d'huile pour l'instant. Le souci se situe quelque part entre la batterie et le moteur électrique.

La batterie et les connexions de puissance

Une benne hydraulique tire un ampérage colossal au démarrage. Une batterie un peu faible peut suffire pour les warnings mais échouer lamentablement à lancer le groupe.

• Vérifiez la tension de votre batterie (12V ou 24V selon le camion).
• Jetez un œil aux cosses de la batterie : sont-elles sulfatées ou desserrées ?
• Le point critique : vérifiez la masse (le câble noir relié au châssis). C'est la cause de 80 % des pannes intermittentes. Si le contact est rouillé, le courant ne passe plus.

Le fusible et le relais de démarrage

Suivez le gros câble rouge qui part de la batterie. Vous tomberez forcément sur un fusible de puissance (souvent un fusible 200A ou plus).

• Testez sa continuité au multimètre. Visuellement, la coupure ne saute pas toujours aux yeux.
• Si le fusible est bon, cherchez le relais de puissance (ou solénoïde de démarrage) collé au moteur électrique.
• Demandez à un collègue d'activer la télécommande pendant que vous écoutez le relais. Entendez-vous un « Clac » franc ?

Si vous n'entendez pas de « Clac », la commande n'arrive pas au relais (voir point suivant).
Si vous entendez un « Clac » mais que le moteur ne part pas, le relais est sans doute « charbonné » à l'intérieur et ne laisse plus passer la puissance. Ou alors, les charbons moteur sont morts.

La télécommande et le câblage de commande

C'est la maladie des bennes sur remorque. La connectique vit dehors, sous la pluie, dans la boue et subit les arrachements.

• Avec une télécommande filaire, ouvrez la prise (souvent une prise remorque 7 ou 13 broches modifiée ou une prise industrielle). Un fil desserré est un grand classique.
• Avec une télécommande sans fil, changez la pile. Ça a l'air bête, mais ça arrive tout le temps.
• Vérifiez que le câble de la télécommande n'a pas été sectionné ou pincé par le châssis lors de la dernière manœuvre.

Cas 2 : le moteur tourne mais la benne ne monte pas

Le moteur électrique chante, la pompe tourne, mais la benne reste désespérément en bas. Ici, on a un problème de pression ou de circulation de fluide.

Le niveau d'huile hydraulique

C'est la cause numéro 1. Si la pompe aspire de l'air, elle ne peut pas mettre le circuit sous pression.

• Vérifiez le niveau dans le réservoir (généralement un bouchon avec jauge).

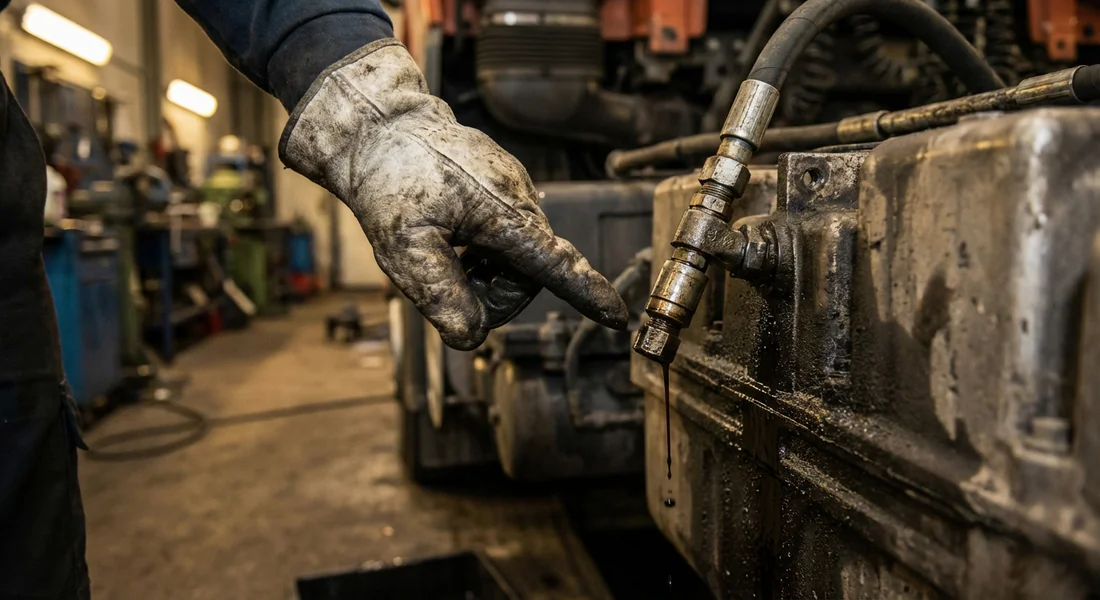

• Regardez sous le camion. Y a-t-il une flaque d'huile fraîche ? Une durite percée ou un raccord desserré vide le système à une vitesse folle.
• Si vous devez faire l'appoint, utilisez impérativement une huile ISO 46 (ou HV 46 pour les climats froids). Ne mettez jamais d'huile moteur ou de liquide de frein, vous détruiriez les joints.

L'électrovanne de descente bloquée

Pour faire descendre la benne, une électrovanne s'ouvre et laisse l'huile retourner au réservoir. Si cette vanne (souvent équipée d'un solénoïde cubique) reste bloquée en position ouverte à cause d'une impureté, c'est le circuit ouvert. La pompe pousse l'huile, l'huile passe directement par la vanne ouverte et retourne au réservoir sans jamais aller jusqu'au vérin. Elle choisit le chemin de moindre résistance.

La solution : démontez la cartouche de l'électrovanne, nettoyez-la à l'essence ou au nettoyant frein et vérifiez que le tiroir coulisse bien. Parfois, l'impureté est minuscule.

La surcharge de la benne (clapet de sécurité)

Votre groupe hydraulique est protégé par un limiteur de pression (ou clapet de surpression). Si la charge dans la benne dépasse la capacité du vérin (comme de la terre mouillée très lourde), la pression monte jusqu'à la limite de sécurité. Le clapet s'ouvre alors pour protéger la pompe et le moteur et l'huile retourne au réservoir. Le moteur « force » au bruit, mais rien ne monte.

Il n'y a qu'une seule solution ici : prenez une pelle et déchargez une partie de la cargaison manuellement. Pas de magie, juste de l'huile de coude.

Tableau récapitulatif de dépannage

Voici un guide rapide pour identifier la panne sur le terrain :

Maintenance : 3 conseils pour éviter la panne sur chantier

Mieux vaut prévenir que de se retrouver en galère au bord de la route sous la pluie.

1. Graissez régulièrement. Les axes du vérin hydraulique et les charnières de la benne demandent de la graisse toutes les semaines en usage intensif. Un grippage mécanique force sur la pompe inutilement.
2. Gardez l'électrique propre. Une fois par mois, inspectez la prise de la télécommande et les cosses batterie. Un coup de spray nettoyant contact évite l'oxydation.
3. Surveillez les fuites. Un clapet anti-retour ou un joint de vérin qui suinte doit être changé immédiatement. Une petite fuite devient vite une panne totale.

Et maintenant ?

Dépanner une benne hydraulique demande de la méthode plus que des outils complexes. En séparant les problèmes électriques (silence) des problèmes hydrauliques (bruit), vous résolvez 90 % des pannes en moins de 15 minutes. Mais n'oubliez jamais : votre sécurité prime sur le chargement. Si le système est instable, ne prenez aucun risque.

Vous avez déjà rencontré une panne bizarre sur votre benne ? Racontez-nous ça en commentaire, ça aidera sûrement un collègue.

FAQ

Comment purger l'air d'un vérin hydraulique de benne ?

La purge est généralement automatique sur ces systèmes. Faites simplement 2 ou 3 cycles complets de montée (jusqu'en butée haute) et de descente. L'air sera chassé vers le réservoir et s'échappera par le reniflard.

Quelle huile mettre dans une pompe hydraulique de benne ?

L'huile standard recommandée est l'hydraulique HV 46 (ou ISO 46). Elle offre une bonne viscosité. Évitez absolument l'huile moteur qui mousse et peut endommager la pompe, ou le liquide de frein qui est corrosif pour les joints.

Pourquoi ma benne monte par saccades ?

C'est le symptôme typique d'un manque d'huile ou de la présence d'air dans le circuit. La pompe aspire un mélange huile/air (émulsion), ce qui provoque ces à-coups désagréables. Vérifiez le niveau et complétez si nécessaire.

Comment débloquer une benne en position haute ?

Si la commande électrique ne répond plus (batterie HS par exemple), la plupart des groupes hydrauliques possèdent une vis de descente manuelle de secours. Elle est située sur le bloc, souvent moletée ou rouge. En la dévissant doucement, vous ouvrez le circuit pour faire redescendre la benne par gravité.
