Pourquoi votre installation n'a pas de RCA (et pourquoi ce n'est pas grave)

Pour ne rien griller, il faut comprendre la mécanique des fluides électriques. Dans l'audio, on parle deux langues distinctes :

1. Le Signal Ligne (RCA) : C'est un murmure. Un signal de très faible voltage, non amplifié, qui sert de standard entre une source (lecteur CD, Bluetooth) et un ampli.
2. Le Signal Haut Niveau (High-Level) : C'est un cri. C'est ce qui sort de votre autoradio vers vos enceintes. C'est déjà amplifié, puissant, chargé en volts.

Votre problème actuel ? Vous essayez d'envoyer un signal puissant (câbles HP) vers un appareil qui attend un murmure. Si vous forcez la connexion sans adapter, vous saturez l'entrée ou, pire, vous fumez le matériel. Heureusement, le matériel moderne sait très bien gérer ce handicap sans que l'oreille humaine ne perçoive de différence notable.

Méthode 1 : utiliser les entrées « High-Level » (la solution gratuite)

Jetez un œil au panneau arrière de votre caisson de basse actif ou de son amplificateur. Si vous voyez une mention « High Level Input » ou « Speaker Level Input », vous êtes sauvé. Rangez votre carte bleue, vous n'avez rien à acheter.

Je préfère largement cette méthode : elle simplifie le câblage et supprime un intermédiaire électronique susceptible de tomber en panne.

Comment repérer cette connectique ?

Oubliez les prises rondes classiques. Vous cherchez quelque chose de plus rustique :

• Un petit bornier propriétaire (souvent blanc ou noir) avec une grappe de 4 ou 5 fils qui en sortent. Il traîne souvent au fond du carton du caisson.

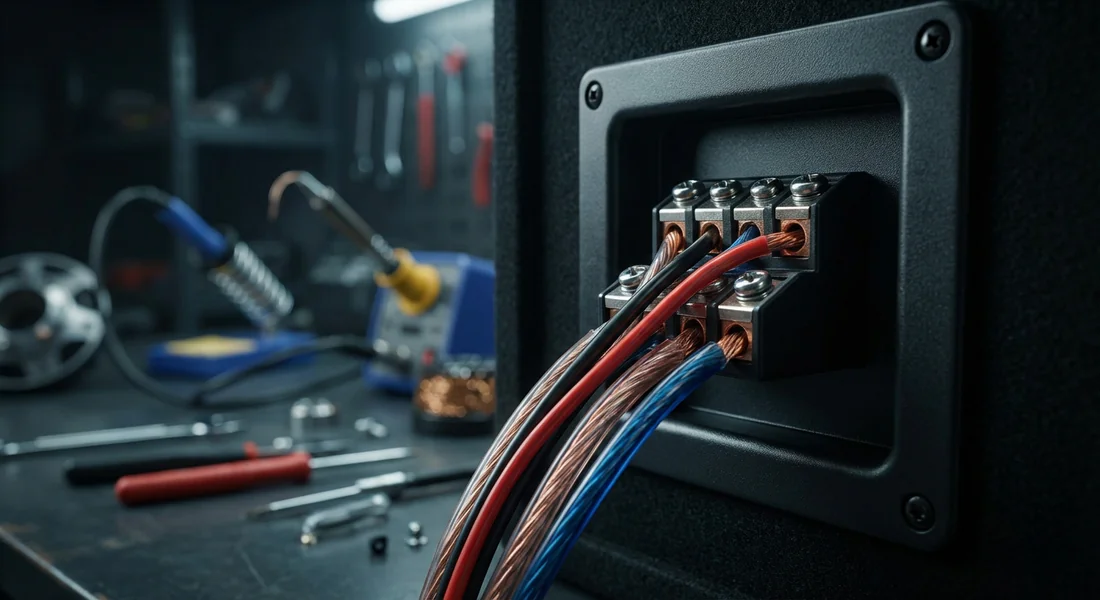

• Une rangée de vis ou de clips à ressort, comme au dos des vieilles enceintes de bibliothèque.

Ces connecteurs sont conçus pour encaisser le signal brut de vos haut-parleurs et le traiter en interne.

Le câblage pas-à-pas

L'objectif est de se brancher « en parallèle » pour récupérer le signal sans couper le son de vos enceintes actuelles.

1. Identifiez les câbles HP à la source. Repérez les paires de fils allant vers vos enceintes gauche (Left) et droite (Right). Il y a toujours un positif (+) et un négatif (-).
2. Créez la dérivation. Évitez de couper le fil en deux si vous le pouvez. Dénudez juste une section de 1 cm sur le câble existant. Si vous débutez, les connecteurs de dérivation rapide (type « vampire clip ») font le job, même si je recommanderai toujours la soudure pour une vraie longévité.
3. Raccordez les fils du caisson.
   • Reliez le L+ de la source au L+ de l'entrée High-Level.
   • Reliez le L- de la source au L- de l'entrée High-Level.
   • Même combat pour le canal droit (R+ et R-).
4. Isolez comme un paranoïaque. Utilisez impérativement du ruban adhésif d'électricien ou de la gaine thermorétractable. Un court-circuit à cet endroit précis peut fusiller l'étage de sortie de votre autoradio.
   💡

   Conseil Pro

   Sur certains caissons actifs, le branchement via l'entrée High-Level active une fonction magique : l'« Auto-Sensing ». Le caisson détecte le courant audio et s'allume tout seul. Cela vous évite la corvée de tirer un câble « Remote » supplémentaire à travers tout l'habitacle. Vérifiez votre manuel !

Méthode 2 : le convertisseur HP vers RCA (la solution universelle)

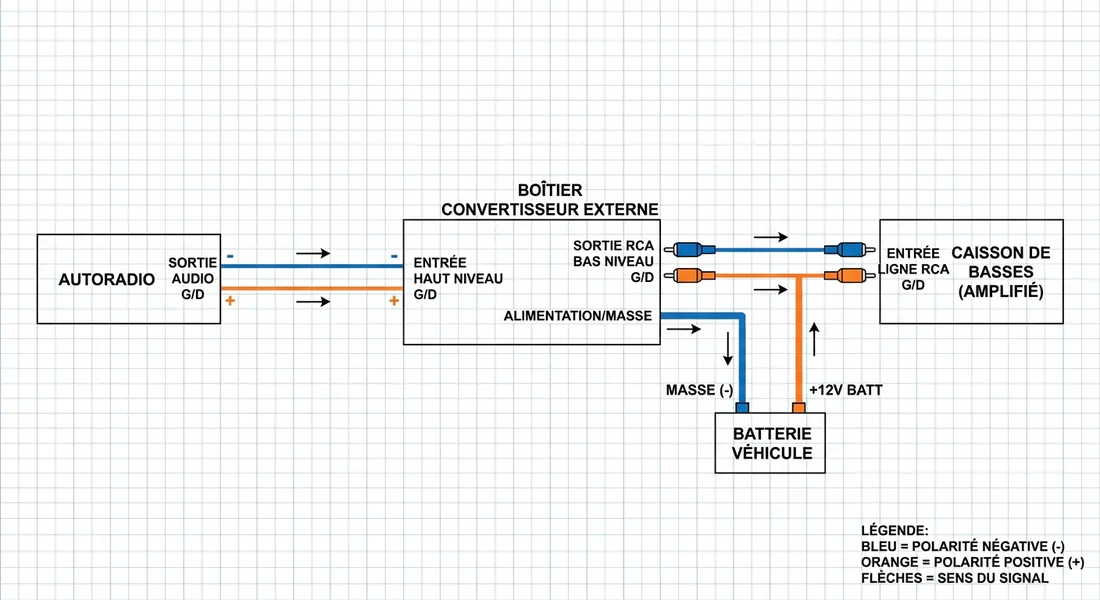

Votre caisson n'a que des prises RCA (Low Level) ? Vous n'avez pas le choix : il faut passer par un boîtier externe appelé LOC (Line Output Converter). Ce petit transformateur va abaisser la tension électrique de vos câbles HP pour la rendre acceptable par l'entrée RCA.

Choisir le bon convertisseur : passif ou actif ?

Ne vous trompez pas de combat, le choix dépend de votre exigence (et de votre portefeuille) :

• Le convertisseur passif (15 € – 30 €). Il n'a pas besoin d'alimentation. C'est juste un jeu de résistances et de transformateurs. Pour 90 % des installations basiques, ça suffit largement. Le bémol ? Il rabote parfois un peu les fréquences très basses.
• Le convertisseur actif (50 € – 150 €). Lui, il a besoin du 12V. Il traite le signal électroniquement et peut même restaurer les basses fréquences (souvent bridées par les autoradios d'origine pour protéger les haut-parleurs en carton d'usine). C'est indispensable sur les voitures récentes haut de gamme.

L'installation du boîtier en 4 étapes

1. Entrée (Input). Exactement comme la méthode précédente : connectez les fils HP gauche et droit de votre source sur les borniers d'entrée du boîtier LOC.
2. Masse (Ground). La plupart des convertisseurs ont un fil noir de masse. Ne le négligez pas : fixez-le sur une partie métallique nue du châssis. Sinon, bonjour les bruits parasites et le fameux sifflement « bzzzz » qui suit le régime moteur.

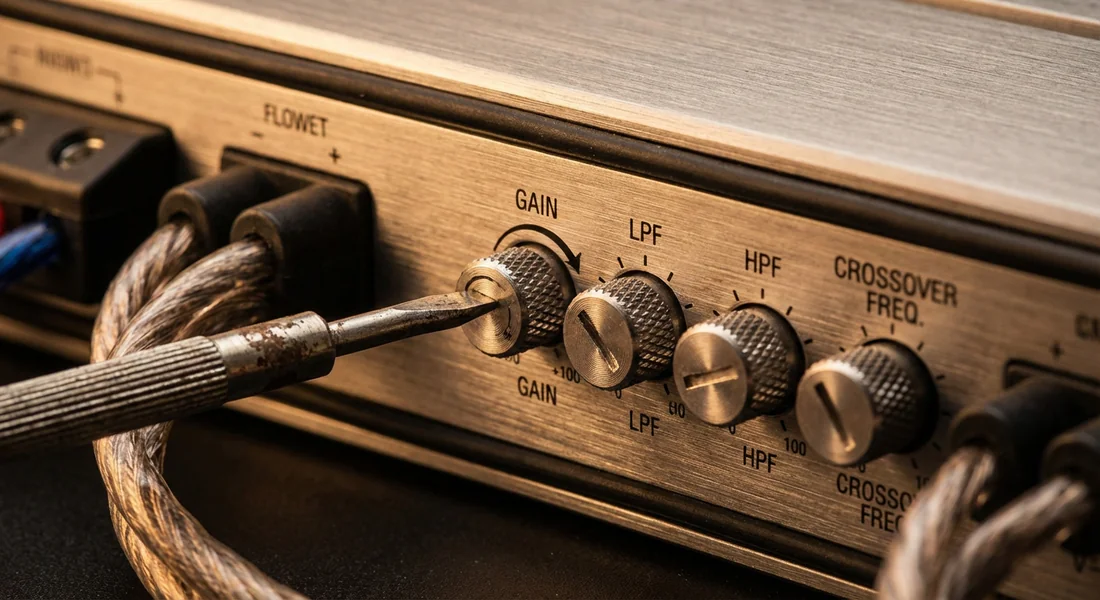

3. Réglage du Gain. Avant de brancher les RCA, mettez le gain du boîtier au minimum. Montez le son de votre source aux 3/4, puis montez doucement le gain du boîtier jusqu'à obtenir un volume correct sans distorsion.
4. Sortie (Output). Il ne reste plus qu'à tirer un câble RCA standard entre la sortie du boîtier et l'entrée de votre caisson.

Cas pratique #1 : l'autoradio d'origine en voiture

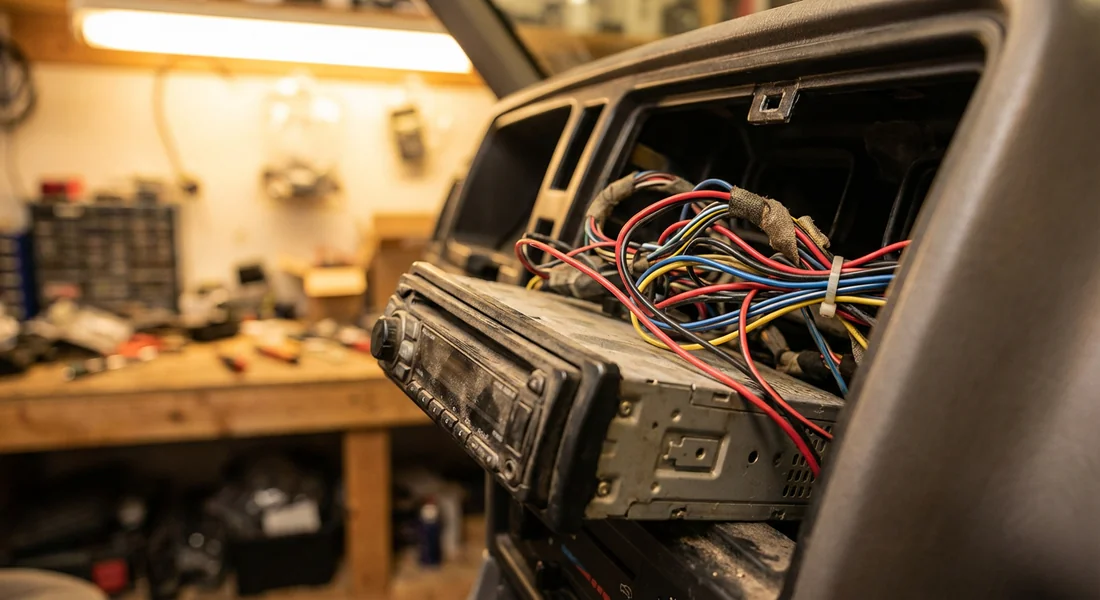

Le vrai défi en voiture, c'est l'accessibilité. Démonter la console centrale pour accéder à l'arrière du poste est souvent un cauchemar de clips en plastique cassés.

Mon astuce d'installateur : ne vous embêtez pas à aller derrière le poste. Repiquez-vous sur les fils des haut-parleurs arrière.

• Si les HP sont sur la plage arrière, l'accès se fait directement par le coffre. Royal.
• S'ils sont dans les portières, interceptez les fils dans le montant central (pilier B) avant qu'ils n'entrent dans la gaine de la portière, ou au niveau du seuil de porte sous la moquette.

⚠️ Sécurité électrique : avant de toucher au câblage, débranchez la batterie. Attention, sur les allemandes (VW, Audi), cela peut verrouiller le poste. Si vous n'avez pas le code, consultez la procédure de déblocage SAFE 2 avant de tout couper pour éviter le silence radio après l'installation.

Cas pratique #2 : l'ampli Hi-Fi Vintage

Vous avez un magnifique Marantz ou Pioneer des années 70 et vous voulez lui adjoindre des basses modernes ? L'approche change un peu pour gagner en confort.

Si votre ampli possède des borniers pour deux paires d'enceintes (A et B), c'est le scénario idéal. Branchez vos enceintes principales sur A et l'entrée High-Level du caisson on B.

L'avantage est tactique : cela vous permet d'activer ou désactiver le caisson de basse simplement en pressant le bouton « Speaker B » en façade. Parfait pour une écoute puriste le soir, et un mode « tremblement de terre » le week-end.

Les 3 règles d'or pour ne pas griller votre ampli

J'entends souvent dire que brancher un caisson « en plus » des enceintes va surcharger l'ampli. C'est faux, à condition de comprendre pourquoi :

1. La magie de l'impédance. Les entrées « High-Level » des caissons (ou des convertisseurs) ont une impédance très élevée (souvent 1000 Ohms ou plus). Pour votre ampli source, c'est invisible. Il ne « voit » pas cette charge supplémentaire. Le courant consommé est dérisoire. Vous ne risquez aucune surchauffe.
2. Chassez les boucles de masse. Si vous entendez un ronflement constant (hum), c'est souvent que la masse du convertisseur ou du caisson est prise à un endroit différent de celle de l'ampli. Essayez de regrouper les points de masse (technique du « star grounding »).
3. Le Remote fantôme. Sans RCA, pas de câble « Remote » (le fil bleu) pour dire au caisson de s'allumer.
   • Solution 1 : Utiliser l'« Auto-sense » du matériel si dispo.
   • Solution 2 : En voiture, repiquez le Remote sur un « + après contact » (allume-cigare ou boîte à fusibles). Le caisson s'allumera au tour de clé.

Tableau récapitulatif : High-Level vs Convertisseur RCA

On résume pour ceux qui hésitent encore.

FAQ

Peut-on brancher un caisson sur une sortie casque ?

Techniquement oui, avec un câble Jack 3.5mm vers RCA. Mais je vous le déconseille fortement. Le niveau de sortie est souvent anémique, l'impédance inadaptée, et vous allez injecter du souffle et de la distorsion. C'est du bricolage sale qui ne donnera jamais un son propre.

Comment créer un câble Remote sans RCA ?

Si votre autoradio n'a pas de fil bleu/blanc, il faut trouver une source de courant 12V qui ne s'active que contact mis. Le plus simple ? Se repiquer sur l'alimentation de l'allume-cigare ou utiliser un « fusible voleur » (fuse tap) directement dans la boîte à fusibles sur un circuit accessoire comme les essuie-glaces.

Est-ce que je perds de la puissance en me repiquant sur les HP ?

Absolument pas. Comme expliqué plus haut, l'entrée du caisson ou du convertisseur ne « tire » presque rien (quelques milliampères). Vos haut-parleurs principaux recevront exactement la même puissance qu'avant. Votre volume sonore reste intact.

Le secret d'une installation réussie ne réside pas dans le matériel, mais dans la qualité des connexions. Prenez le temps de bien dénuder, de bien sertir et d'isoler. Une installation propre, c'est un son propre.

Un doute sur le code couleur des câbles de votre modèle ? Laissez un commentaire avec l'année et le modèle de votre véhicule, on regardera ça ensemble.
